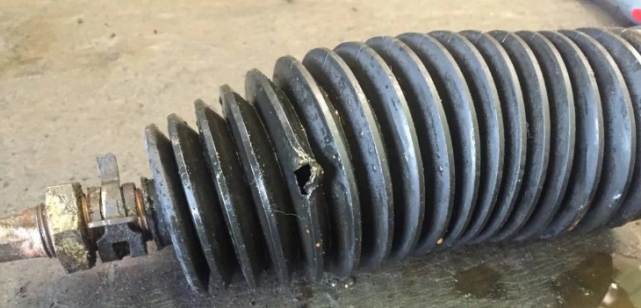

Рулевая рейка: устройство, виды, неисправности

Это своеобразный механизм, способный передавать усилия с руля на тяги. Грубо говоря, приспособление, которое позволяет синхронно поворачиваться колесам в сторону заданную рулем. Работает механизм достаточно просто. Необходимо понимать взаимосвязь, поворотное устройство вращает вал, от него вращения передаются на шестерню, а с последней движения передаются на зубчатую рейку. Таким образом, в зависимости от поворота руля, она двигается влево или вправо, а вместе с ней меняется и поворот рулевых тяг, которые прикреплены к поворотным кулакам.

В последнее время именно рулевой рейке, приписывается первенство среди всех систем управления.

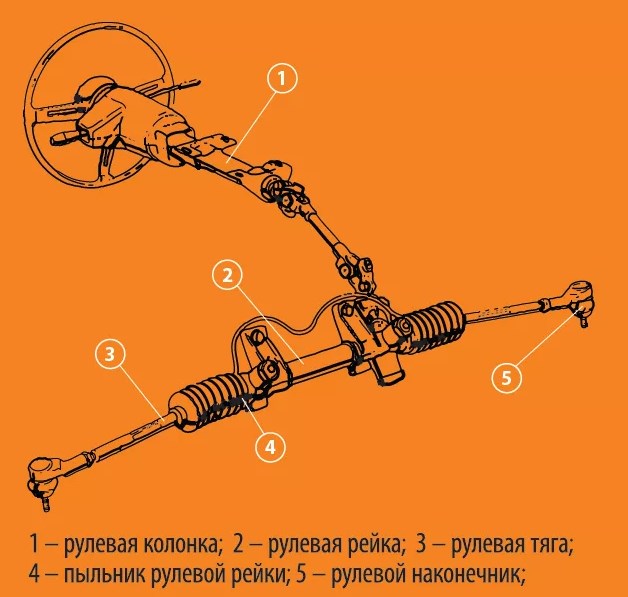

Устройство

Как и любой механизм, данная деталь состоит из нескольких элементов. Итак:

• Цилиндр, он же картер. Деталь, в которой размещается сама зубчатая рейка. Как правило, в современных авто стали использовать легкие сплавы, такие как алюминий.

• Шестерня, часть вала «приходящего» с рулевой колонки.

• Зубчатая рейка, которая для надежного сцепления с шестерней, имеет пружину.

• Различные сальники и фиксаторы по краям, для ограничения хода.

• Тяги, наконечники.

• Не забываем о подшипниках, они предотвращают появление люфта и обеспечивают легкие «маневры» самой рейки по корпусу.

Имейте виду, что в зависимости от модификации автомобиля, устройство может дополняться некоторыми дополнительными элементами. К примеру, это могут быть гидравлические цилиндры, электромоторы со своим набором деталей.

Одним из доп. элементов, может выступать планетарный механизм. Он позволяет изменять передаточное соотношение, то есть во время движения, в зависимости от того какая скорость, «планетарка» регулирует передаточное число шестерни. Улучшается управляемость, особенно на высоких скоростях, когда резкие повороты руля, не желательны. Впервые стали применять производители БМВ.

Виды

Ныне существует три разновидности подобного управления. Об их отличиях, узнаете далее. Так вот, виды:

1. «Голая», то есть механическая рейка.

Самый простой представитель среди всего рулевого управления. Как понимаете из названия, повороты колес осуществимы только с учетом приложенной силы водителя. Но, не думайте, что в связи с отсутствием «помощников», крутить руль будет сложно. Есть модификации, где смогли внедрить сменное передаточное число. Об его особенностях говорили выше.

Принцип работы в том, что на рейки есть специальные зубья и в зависимости от того, каким образом они устроены и зависит, «тяжесть» и «легкость» поворота руля.

Например, автомобили ВАЗ «Зубила» среди отечественного сегмента, «первопроходцы», первыми применили разный шаг зубьев. То есть, от середины до краев, шаг менялся, тем самым при малых оборотах руля, к примеру, на скорости, руль становился тяжелым. А при маневрировании на ограниченных площадках, руль наоборот вращался легче, из-за меньшего передаточного числа.

2. Рулевая рейка с гидроусилителем

Основное отличие от предыдущего варианта только в том, что в дополнение к той физической силе, которую прилагает водитель, прилагается и «помощь» гидроусилителя. Обеспечивается легкость вращения руля.

К примеру, попробуйте покрутить руль механической рейки и «гидравлики» на месте, разница будет ощутима. В первом случае, «баранку» не повернуть пальцем, во втором случае, это удастся с легкостью.

Принято считать, что гидравлические помощники повышают безопасность движения, основывают такие мысли на том, что во время движения при попадании колеса в яму, именно гидроусилитель примет и «погасит» удар. В случае с «механикой», воздействие передаются на «руки» и не известно, как поведет себя водитель.

Но, это и негативная сторона, ведь значительно ухудшается чувствительность управления.

Принцип работы гидравлики достаточно прост. «Мозги» ГУРа распределяют нужное количество давления и усилия на торсион и золотник. Последние направляют и нагнетают рассчитанное «мозгами» давление. В итоге, когда руль поворачивает, через золотник мгновенно впрыскивается масло в ту зону, в которую идет поворот. После обездвиживания руля или его поворота в другую сторону, масло меняет «позицию».

3. Рейка с электроусилителем

Электрическая рейка, принцип работы аналогичен предшествующей разновидности, но вместо гидравлики, помощь оказывает электромотор. В зависимости от модификации автомобиля, его класса и стоимости, различают несколько вариантов размещения мотора. Итак:

• Встроенный непосредственно в колонку.

• Установлен на валу.

• Третий вариант подразумевает размещение на зубчатой рейке.

Третий вариант размещения по праву считается наиболее безопасным, ведь первые два подразумевают установку на валу. А в случае, выхода из строя, колеса попросту не удастся вывернуть.

Что касается ЭУР в целом, то автомобили с такими механизмами, как правило, дороже. Ведь, в отличие от второго вида, здесь нет никаких шлангов, сальников, которые предотвращали утечку жидкости. И поэтому с точки зрения надежности, они выигрывают.
