Стартер: устройство и неисправности

Знакомая многим автолюбителям ситуация, когда при попытке завести мотор из-под капота слышен лишь треск тягового реле стартера, либо вообще ничего не происходит, что «говорит» о том, что в пусковой системе появились неисправности.

На фото: автомобильный стартер
На фото: автомобильный стартер

Так как на любом автомобиле стартер служит для запуска двигателя, то при его отказе, запустить мотор становится проблематичным, либо совсем не возможным. В подобном случае завести силовой агрегат можно с помощью буксировки, однако этот вариант подходит далеко не для всех машин, так как есть возможность вывести электронику автомобиля из строя. Помимо электроники возможен и перескок ремня ГРМ, и как следствие встреча клапанов с днищами поршней, и сложный дорогостоящий ремонт двигателя, либо его замена.

Поэтому при обнаружении неисправности стартера рекомендуется сразу найти и устранить неполадки самостоятельно, либо обратить к профессионалам ближайшего автосервиса.

Для того, чтобы лучше понять, какие неисправности могут произойти в работе стартера, вкратце рассмотрим его устройство. Это будет не лишним для любого автовладельца, так как стартер является одним из наиболее уязвимых элементов системы пуска двигателя.

Напомним

Стартер представляет собой 4-х полюсный электродвигатель постоянного тока, работающий от аккумулятора автомобиля.

Как устроен стартер
Как устроен стартер

Устройство автомобильного стартера

Как любой двигатель постоянного тока стартер состоит из статора, якоря и щеточного узла. Для вращения маховика в его состав входит обгонная муфта (бендикс). Включение вращения и подачу бендикса с зацеплением маховика выполняет втягивающее реле.

• Корпус. Выполнен в виде цилиндрической стальной детали, в которой находится статорная обмотка;

• Якорь. Сделан в виде оси, на которой расположены сердечник и пластины коллектора. Якорь вращается посредством двух втулок из металлокерамики;

• Втягивающее реле. Служит для передачи питания на электродвигатель стартера при включении замка зажигания в положении «пуск». Помимо этого, оно выводит обгонную муфту для соединения с маховиком двигателя;

• Обгонная муфта (бендикс) и шестерня привода. Установлены на передней крышке корпуса и служат для передачи крутящего момента на зубья маховика через имеющуюся шестерню зацепления;

• Щетки. Расположены на задней крышке корпуса и необходимы для передачи питания на коллекторные пластины якоря и запуска электродвигателя стартера.



Типы стартеров

Конструктивно они могут быть выполнены:

• Без редуктора;

• С редуктором.

Стартер с редуктором отличается тем, что статор имеет не электромагнитные катушки, а постоянные магниты. С постоянными магнитами в отличии от электромагнитов стартер потребляет меньшую величину тока, но при этом развивает меньшую мощность. Поэтому для увеличения крутящего момента ему необходимо иметь в своем составе редуктор.

Стартер с редуктором
Стартер с редуктором

Изделие с редуктором имеет как плюсы, так и минусы. Так плюсом его служит то, что он потребляет малый ток при запуске двигателя, имеет меньшие размеры и продолжает работать при разрежении батареи.

Минусом же служит более сложная конструкция, чем его аналог без редуктора. Шестерни редуктора в большинстве моделей изготовлены из полимеров и нередко трескаются (особенно внешняя шестерня) или изнашиваются зубья. Однако, это в основном происходит из-за длительной работы стартера при попытке запустить неисправный двигатель.При исправном же моторе на долю стартера приходит буквально 2-3 секунды и его износ минимальный.

Изделия без редуктора отличаются высокой ремонтопригодностью и стойкостью к повышенным нагрузкам.

Стартер с редуктором и без
Стартер с редуктором и без

В зависимости от модификации и объема двигателя, на разных моделях могут быть установлены изделия различной мощности. Схема соединений стартеров с редуктором или без аналогичны и если изделия выпускаются для одной и той же модели, то они взаимозаменяемые.

Неисправности стартера:

• Не отвечает на замок зажигания при повороте ключа в положение «пуск»;

• Частые щелчки (стрекот) втягивающего реле, электродвигатель не отвечает;

• Одиночный щелчок реле, стартер не вращается;

• Малые пусковые обороты якоря;

• Большой шум при работе;

• Сильный нагрев корпуса статора;

• Запах горелого бакелита от обмоток.

Причины отказов

Электродвигатель не отвечает на замок зажигания:

* нет массы двигателя;

* неисправен замок зажигания;

* изношены или загрязнены силовые контакты втягивающего реле;

Обгорели контакты втягивающего реле
Обгорели контакты втягивающего реле

* слетела фишка управляющего питания на реле.

Частые щелчки реле:

Разряжен или неисправен аккумулятор, или ослабла одна из клемм батареи, либо проблемы с «массой» мотора.

Одиночный щелчок реле и малые пусковые обороты:

• Изношены щетки якоря;

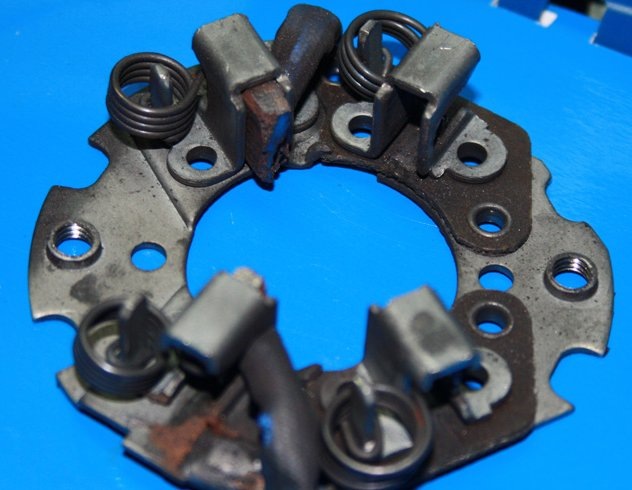

Щетки стартера
Щетки стартера

• Витковое замыкание в обмотках;

• Сильный износ втулок якоря.

Изношенный якорь (коллектор) стартера
Изношенный якорь (коллектор) стартера

Большой шум при работе:

• Изношены втулки якоря;

• Витковое замыкание обмоток;

Сильный нагрев статора и запах бакелита;

• Замыкание одной из обмоток.

В заключение

Для того, чтобы не встать на трассе вдалеке от населенных пунктов по причине отказа стартера, рекомендуем периодически проверять его состояние. А именно:

• Надежность крепления клемм аккумулятора и его зарядку;

• Соединения на клеммах тягового реле;

• Крепление стартера к кожуху сцепления

• Ревизию на предмет состояния щеток и втулок якоря.

Материал по теме: Проверка стартера своими руками
