Как проверить стартер? Ремонт своими руками

В предыдущей статья мы рассказывали про устройство стартера, а сегодня расскажем о том, как проверить его на неисправности и отремонтировать.

При отказе стартера запустить двигатель автомобиля становится достаточно проблемным, а в большинстве случаев и невозможным. Поэтому для владельцев авто желательно знать самые простые способы проверки и ремонта автомобильного стартера, которые можно выполнить своими руками, не обращаясь к профессионалам автосервиса.

На фото - редукторный стартер
На фото — редукторный стартер

Так как стартер относится к электромеханическому изделию, то его отказ вызван только двумя неисправностями: механическими или электрическими.

Для проверки понадобится минимальный набор инструментов, перечень которых есть у большинства автолюбителей. А именно:

• Мультиметр;

• Паяльник;

• Отвертки (простая и крестовая);

• Гаечные ключи или головки (в большинстве 13Х14 и 17Х19).

Проверку стартера можно выполнить как на двигателе, не снимая его, так и на верстаке, после его демонтажа.



Проверка на автомобиле

Без снятия стартера можно проверить следующие моменты:

• Наличие напряжения на силовой контакт реле от аккумуляторной батареи;

• Питание на управляющий контакт реле от замка зажигания;

• Надежность «массы» двигателя;

• Сколько приходит от батареи и сколько передается напряжение на электродвигатель стартера при срабатывании реле в момент включения стартера от замка зажигания;

• Пусковые обороты (например, медленно крутится якорь);

• Состояние нагрева корпуса статора и запаха горелого бакелита, которым обрабатываются обмотки;

• Исправность электродвигателя можно проверить путем подачи 12V с аккумулятора минуя реле на вывод стартера (второй вывод реле, идущий к стартеру). Если двигатель крутит, то все в порядке.

Из чего состоит стартер
Из чего состоит стартер

Проверка на снятом изделии

После демонтажа стартера проверяются такие его элементы, как:

• Обмотка статора. С помощью мультиметра на предмет межвиткового или короткого замыкания, или обрыва, а также следов возможного затирания якоря об ламели (полюса) статора (например, при сильном износе втулок якоря) или отпускания полюсов от корпуса.

Обмотка статора
Обмотка статора

При отсутствии дефектоскопа проверить обмотку статора можно с использованием лампочкой (до 100Вт) в 220В. Последовательно подключается лампочка между корпусом статора и обмоткой. Один провод подается на корпус, а второй поэтапно на выводы обмоток. Загорание лампочки будет «говорить», что в цепи какой-то обмотки есть пробой.

С помощью мультиметра проверяется сопротивление между корпусом и обмоткой — проводимость должна отсутствовать.

• Обмотка якоря. Аналогично проверке статора, плюс состояние пластин коллектора на предмет их износа, распайки.

Проверяем якорь
Проверяем якорь

Обмотку проверяют таким же образом, как и обмотку статора. Контрольку с лампой включают в сеть 220 В и один конец подают на пластину коллектора, вторую на сердечник якоря. Загорание лампы покажет, что необходима перемотка обмотки либо замена ротора. Пробой обмотки на корпус выявляется с помощью мультиметра. Распайку выводов коллектора выявляют путем визуального осмотра.

На исправном якоре между проточками пластин коллектора должна быть глубина не менее 0.5 мм.

• Втулки якоря. Зазор между валом якоря и втулками.

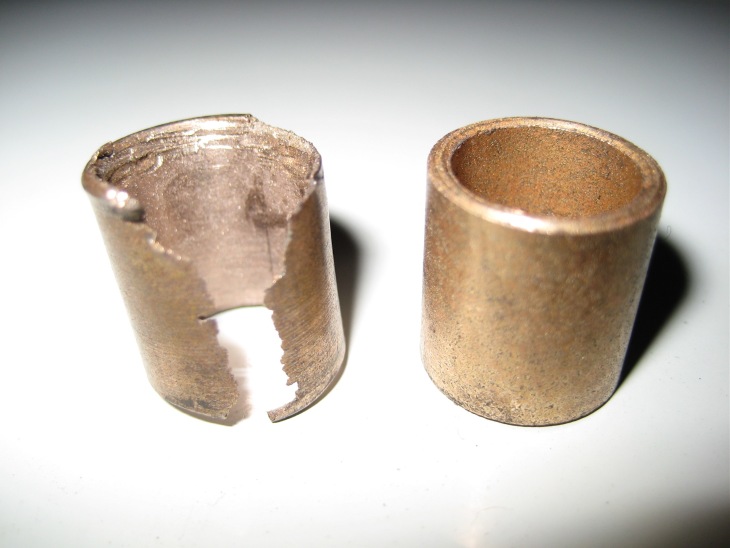

Втулки якоря
Втулки якоря

• Щеточный узел. Состояние щеток, пружин и свободность передвижения щеток в щеткодержателях.

Щеточный узел в плохом состоянии
Щеточный узел в плохом состоянии

Проверяется сопротивление между щеткодержателем и основной пластиной, при это сопротивление должно уходить в бесконечность. В зависимости от конструкции, щетки могут быть с креплением к корпусу, либо припаянные. В последнем случае потребуется паяльник.

На заводе выполняется соединение точечной сваркой, поэтому нужно просто обрезать провод от старой щетки и припаять провод от новой

• Обгонная муфта (бендикс) и шестеренка. Муфта должна проворачиваться только в одну сторону, в другую сторону только вместе с валом якоря. Шестерня не должна иметь сколов или выработки зубьев.

Старый и новый бендикс стартера
Старый и новый бендикс стартера

Для проверки обгонная муфта (ее корпус) зажимается через мягкий материал в тиски. Далее пробуется прокручивание шестерни бендикса туда и обратно, она на должна вращаться в обе стороны.

Проверяем бендикс - вращается или нет.
Проверяем бендикс — вращается или нет.

• Втягивающее реле. Обмотки на предмет обрыва или короткого замыкания (при условии, что реле разбирается). Также состояние возвратной пружины сердечника.

Проверка втягивающего реле
Проверяем втягивающее реле

Для проверки подается плюсовое напряжение от батареи, а минус аккумулятора к массе изделия. Если реле исправно, то выдвинется шестерня привода с четким щелчком. Невозможность выдвигания шестерни будет «говорить» о подгоревших контактах реле, заклиниванию якоря, обрыву или перегоранию обмотки реле.

• Вилка бендикса. Целостность самой вилки и износа ее кроев, где они входят в зацепление кольца обводной муфты.

Вилка с бендиксом
Вилка с бендиксом

• Шестерни редуктора (редукторный стартер). Целостность наружной и внутренних шестерен.

Ремонт стартера

• Статор. При обнаружении неисправностей в обмотке статора (пробой изоляции, обрыв) либо производится ремонт обмоток полюсов, либо выполняется замена статора. Для ремонта необходимо открутить крепеж полюсов к телу корпуса.

Обмотка статора отмечена стрелками
Обмотка статора отмечена стрелками

При необходимости заменяется старая изоляция, где надежнее зарекомендовала себя лента из лакоткани, чем лента из хлопчато-бумаги с пропиткой лаком.

В редукторном стартере полюса выполнены постоянными магнитами, которые крепятся к корпусу с помощью клея или иным способом. Проверяется их надежность. Для восстановления магнитов (при их отпадании) рекомендуется использовать композиционный клей, как более надежный.

• Якорь. При выявлении проблем с обмоткой якоря или пластин коллектора выполняется их реставрация, либо замена якоря.

Якорь стартера

• Втулки. В большинстве случаев выполняется замена втулок с последующей их развертки под диаметр вала.

• Щеточный узел. Замеряются щетки на предмет их высоты, свободности передвижения в щеткодержателях. Изношенные щетки заменяются новыми.

Новые щетки
Новые щетки

• Бендикс. При обнаружении любой неисправности обводная муфта подлежит замене.

• Втягивающее реле. В случаях, когда реле разборное, то оно разбирается и зачищаются или меняются силовые контакты. При поломке возвратной пружины сердечника реле, производится ее замена. Когда же оно не разборное, то меняется реле в сборе.

Втягивающее реле

• Вилка привода. При любом износе вилки необходима ее замена;

Вилка бендикса
Вилка бендикса

• Шестерни редуктора. При неисправности выполняется замена изношенных шестерен, либо весь их набор в сборе.

В случаях, когда обнаружится трещина в передней крышке стартера (редко, но бывает), то производится ее замена.

В заключение

Как видим, практически все работы по ремонту стартера можно выполнить своими руками, сэкономив свое время на поездку в сервис, а также собственные финансы.
При правильном же использовании и своевременном обслуживании стартера его ресурс может составлять порядка 200 тыс. километров, поэтому для длительной эксплуатации рекомендуем периодически проверять его состояние.
