Опорный подшипник передней стойки: устройство, виды, неисправности

У большинства начинающих водителей, массу вопросов вызывает строение подвески. Связана это с тем, что она наиболее уязвима в наших реалиях и требует большего внимания специалистов. В принципе, система подвески в целом, понятна всем. А вот, особенности каждого отдельного элемента, могут вызывать вопросы. Что такое опорный подшипник (ОП), какое влияние он оказывает на стойку?

Опорный подшипник - слева новый, справа - старый
Опорный подшипник — слева новый, справа — старый

Главное, что нужно вспомнить – это функции амортизатора. В них можно отметить три основные:

• Обеспечение плавности хода.

• Удаление вибрации.

• Сглаживание ударов.

В общем, понятно, что стойка предназначена для контроля и управления автомобилем на дороге, чтобы его не «носило» и он уверенно держался на «плаву.

К ОП можно применить словосочетание, как верхняя опора амортизатора.

Где она устанавливается, наверняка, автомобилист слышал такое понятие, как «стакан»? Это опорная часть кузова автомобиля, куда прикручивается шток амортизатора.

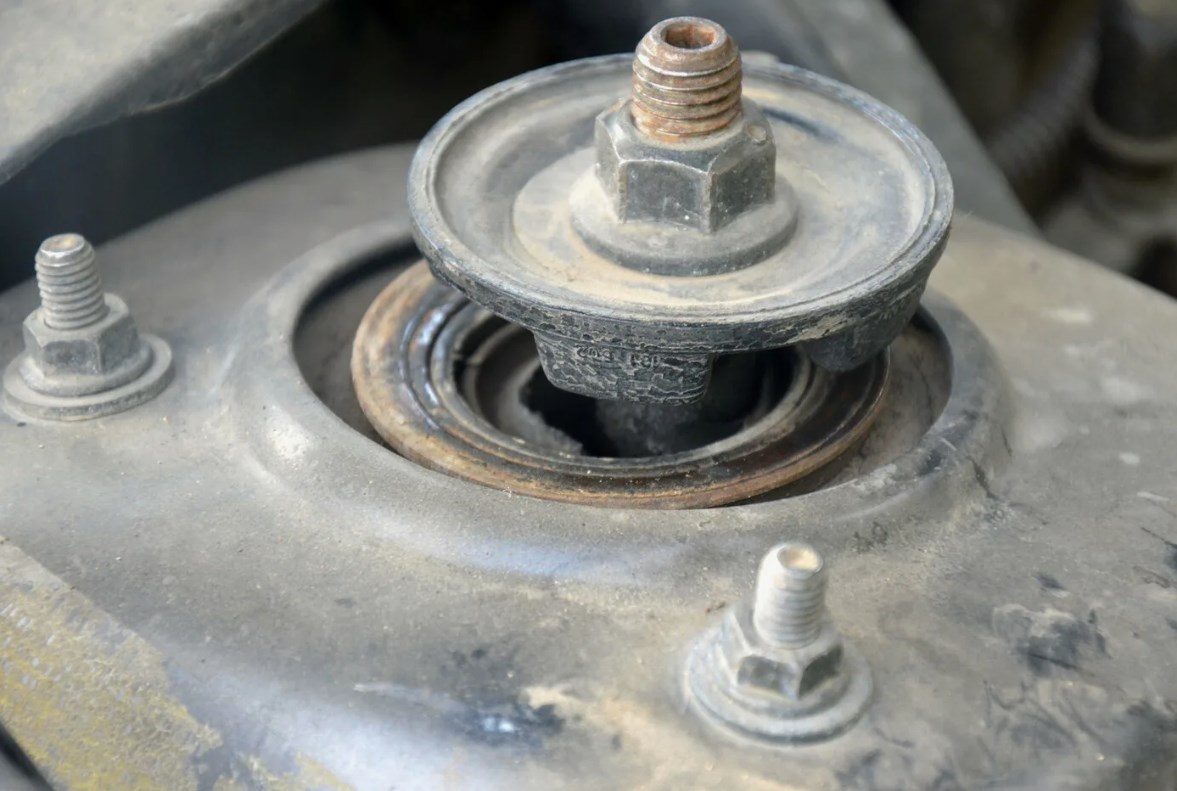

Опорники в стойке
Опорники в стойке



Имейте виду, что соединение не «мертвое», а через подшипник. То есть, на верхней части штока есть разделение, на «голый» вал с хромированным покрытием (который и взаимодействует с опорным подшипником) и часть с резьбой, где навинчивается стопорная гайка (в некоторых случаях, дополненная шпилькой), не дающая амортизатору «выпрыгнуть» при наезде на кочки и ухабы.

Помните, что неисправный подшипник, может привести к ухудшению управляемости машины.

Устройство

Чтобы вы понимали, классический опорный подшипник состоит из трех основных деталей:

• Верхняя пластина, зачастую там располагается крепежный элемент.

• Непосредственно сам подшипник.

Кстати, они бывают нескольких разновидностей.

• Третья часть – это основание этой чашки. Зачастую оно впрессовывается в верхнюю пластину вместе с подшипником.

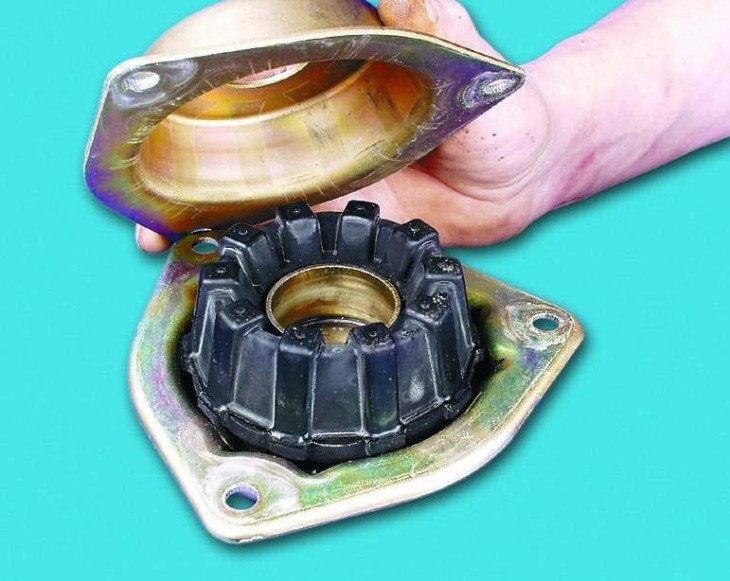

опорник

Вариантом исполнения, если честно существует огромное множество. К примеру, выделяют такие «опорники», где помимо подшипника, в «теле» «чашки» впрессовывается, так называемая стопорная гайка или просто, определенной формы кусок метала, который приваривается к чашке сверху. У каждого производителя свои особенности, кто-то проще, может просто предусмотреть «выемку» под гайку, для удобного завинчивания.

Вы удивитесь, но на некоторых моделях машин, даже не предусмотрены гайки для крепления штока. Он упирается с помощью резиновой проставки в саму «чашу», на которой сверху находится специальная пластина, не дающая штоку «проваливаться» наверх. Популярность способа крайне мала, поэтому его встретить на современных машинах все сложней.

Разновидности ОП

Отличия подшипников будут описаны с помощью сложных технических нюансов, иначе простым языком, объяснить разницу очень сложно. Нужно знать принцип работы, его, так называемое «тело». Итак, различают такие виды опорных подшипников, устанавливаемых для амортизаторов:

1. Первый тип подразумевает встроенное внутреннее и внешнее кольцо. Такой тип не подразумевает наличия дополнительных прижимных колец, он имеет отдельные крепежные отверстия.

2. Второй тип, предусматривает наличие только внешнего кольца, разделяемого в одной точке. По мнению специалистов, такой тип наиболее устойчив к воздействию, достигается максимальная прочность и жесткость.

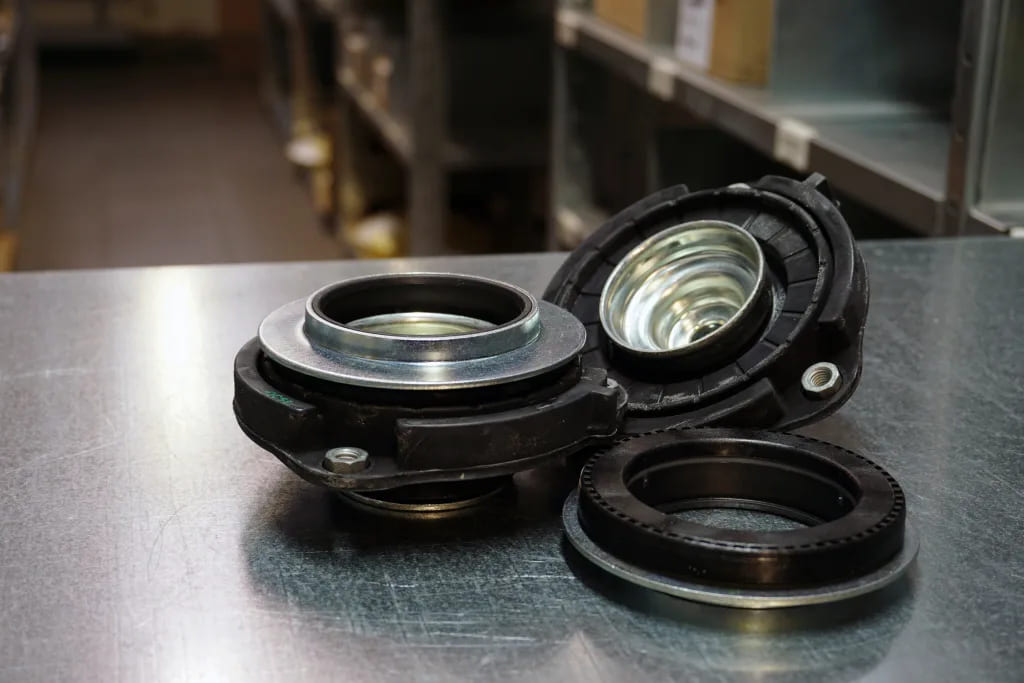

Виды опорных подшипников
Виды опорных подшипников

3. Третий вид, подразумевает наличие отделяемого внутреннего кольца для вращения наружного. В таких модификациях, внутреннее «стопоры» отделяемые, а внешние служат одновременно «связным» звеном с корпусом.

4. Четвертый тип, наоборот, с отделяемым наружным, позволяющим вращаться внутреннему кольцу.

Помните, что ОП только похож на классического представителя «семейства», но, в целом, позволяет принимать такому устройству гораздо больше нагрузки, причем независимо от направления. Дело в том, что в обычных подшипниках (качения), как правило, применят шарики, здесь же ролики, цилиндрические «тела», размещающиеся друг к другу под прямым углом, перпендикулярно. Таким образом, они могут переносить гораздо больше нагрузки и с любого «направления».

Ресурс и причины неисправностей

Как понимаете, нет вечных деталей, поэтому и подшипники могут изнашиваться. Срок службы зависит от множества факторов, главным среди них, безусловно, числятся, манера вождения и состояние дорожного покрытия. Как правило, производители говорят о среднем «пробеге» в 70 000 км.

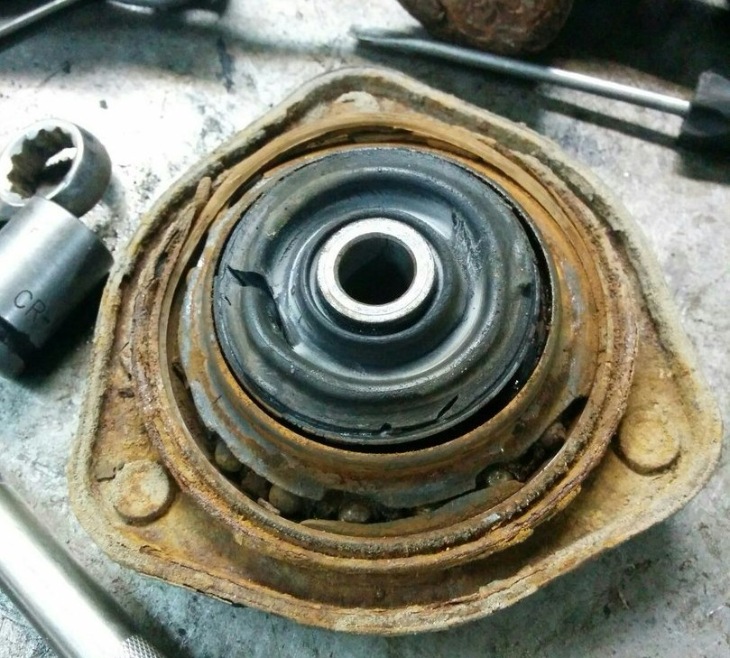

Неисправный опорный подшипник Rezzo. После 8 лет эксплуатации и 148 000 км пробега. Фото - drive2.ru
Неисправный опорный подшипник Rezzo. После 8 лет эксплуатации и 148 000 км пробега. Фото — drive2.ru

Среди главных причин выхода из строя, можно отметить:

• Езду по плохим дорогам.

• Попадание грязи, песка, влаги.

• Разрушение подшипника из-за серьезного наезда на яму, когда опора в принципе испытывает огромные потрясения.

• Не до конца вкрученные гайки, тоже могут приблизить ремонт.

• Плохое качество запчастей, тоже не редкость.

Здесь подшипник просто рассыпался
Здесь подшипник просто рассыпался

Как диагностировать неисправность?

Способов проверки не так много, по большому счету, их два, не считая полной разборки узла.

Первый способ подразумевает наличие обязательного помощника. Один должен раскачивать машину, а второй визуально осматривать подшипник, есть люфт или нет. Можно порулить, если люфт есть, он ощущается, для этого необходимо приложить к «чашке» руку.

Второй способ поможет, если люфт в ОП, реально есть и серьезный. Достаточно взяться за верхнюю часть «чашки», которая выступает, и покачать её в стороны.

Помните, что все манипуляции производятся только на ровной площадке, нет даже необходимости вывешивать колеса.

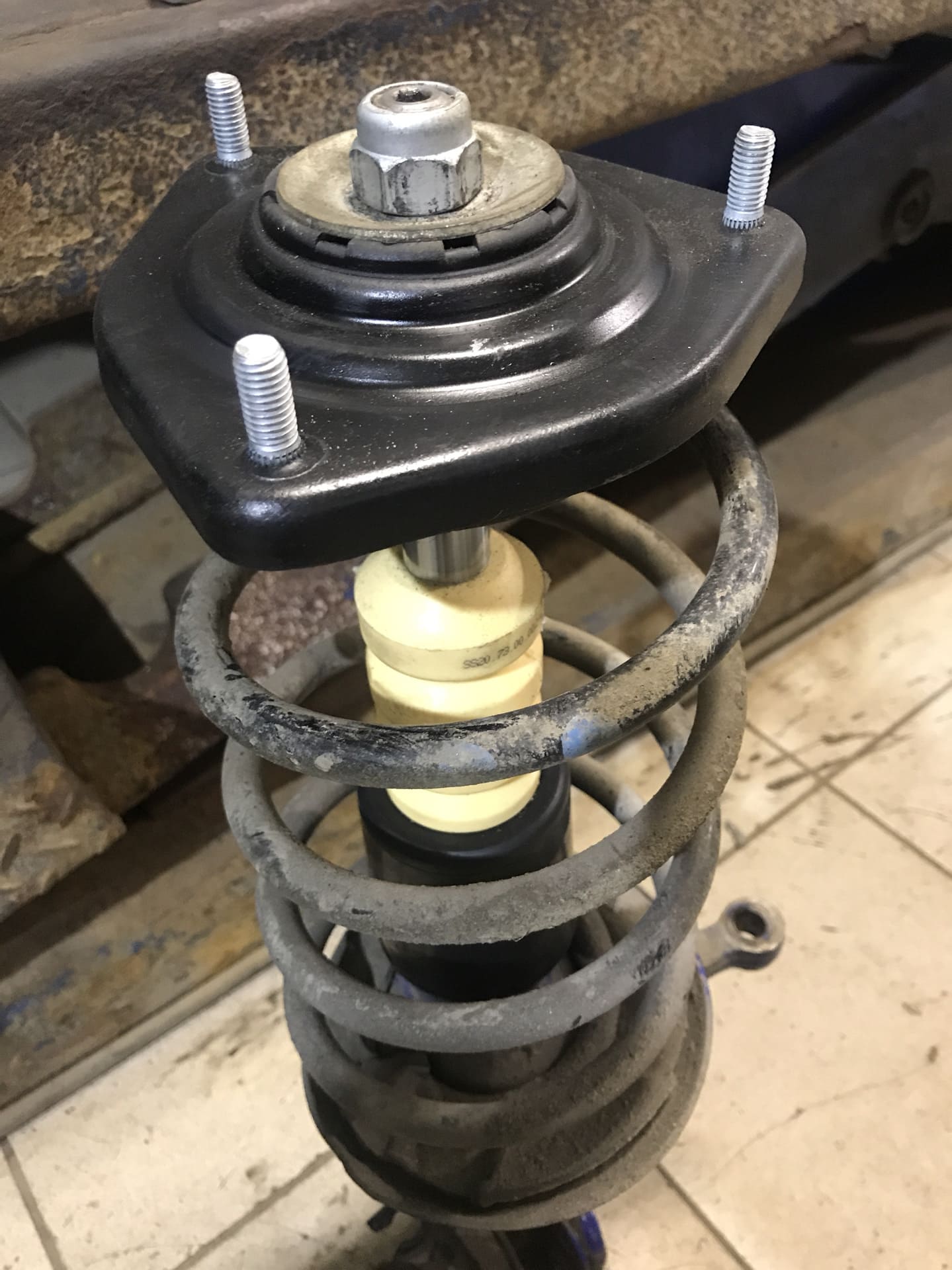

Стойка с новым опорником
Стойка с новым опорником

Признаки неисправностей

1. Руль стал плохо вращаться.

2. Появился непонятный стук спереди.

3. Появление хруста, стука при движении по ровной поверхности.

4. «Разболтанность» автомобиля на дороге. То есть машину начинается немного «водить», хотя такие признаки могут свидетельствовать не только о проблемах с ОП.
