Бензонасос: устройство, неисправности, проверка

Любой двигатель оснащается топливной системой, одной из важных частей которой, независимо от модификаций, является бензонасос. Прежде чем понять устройство и принцип функционирования, следуют разделять две основные разновидности:

• Электрический (наиболее распространенный).

• Механический (встречается в карбюраторных машинах).

1. Электрический бензонасос устанавливается в современных инжекторных автомобилях. Размещают его зачастую в баке или же рядом с ним, в топливопроводе. Чтобы у агрегата имелась возможность охлаждаться, так как они сильно нагреваются при работе.

Бензонасос в сборе Лада Приора
Бензонасос в сборе Лада Приора

Работа электрического бензонасоса, полностью контролируется ЭБУ. Когда водитель включает зажигание, контролер ЭСУД отправляет соответствующий сигнал на запуск насоса. Далее находящийся внутри насоса электромотор с роликами или лопастями крыльчатки, формирует необходимое давление. За счет этих действий, смесь поступает в впускную зону, а затем в выпускную, далее направляясь по топливопроводу.

Топливопровод «упирается» в так называемую рампу, куда топливо направляется под давлением. Кстати, перед тем, как попасть в рампу, «горючка» проходит через еще один фильтр, помимо сетчатого, размещающегося непосредственно на бензонасосе. Попав в рампу, топливо распределяется по форсункам. Далее в зависимости от времени открытия форсунок, впрыскивается и нужное количество бензина в цилиндры.

Топливная система
Топливная система

Кстати, в зависимости от типа системы, на цилиндр может приходиться как одна форсунка, так и несколько.

Роль в определении продолжительности открытия форсунок и соответственно нужного объема топлива возлагается на контроллер (ЭБУ) и множественные датчики, например, датчик положения дроссельной заслонки (ДПДЗ), датчик температуры охлаждающей жидкости (ДТОЖ), датчик положения коленчатого вала (ДПКВ), датчик детонации (ДД), датчик кислорода (ДК), датчик расхода воздуха (ДМРВ) или датчик абсолютного давления (ДАД), регулятор холостого хода (РХХ), которые передают данные на контроллер (ЭБУ).

Когда же ЭБУ перестает посылать сигналы или наоборот не получает импульсы от датчиков о работе ДВС, то реле прекращает питание насоса. Помните, что насос работает на протяжении всего времени, пока запущен двигатель. О конкретных примерах работы бензонасоса, в зависимости от модификации, читайте ниже.



Виды и особенности работы электрических бензонасосов:

• Шестеренчатые.
• Роторно-роликовые.
• Центробежные.

Основные отличия между ними, в том, куда именно они устанавливаются. Первые два схожи, так как монтируются непосредственно в топливопровод. Выглядит это так: на роторе электродвигателя установлены диски с роликами, все это помещается в так называемую «обойму», откуда соответственно есть два выхода. При вращении ролики захватывают впускную зону, образуется опять-таки зона разряжения, почему и закачивается «горючка». Далее вращаясь, ролики, захватывая топливо, перемещаются к другому выходу (выпускную зону). Давление возникает по той причине, что непосредственно сам ротор помещен в «обойму» не пропорционально, за счет чего есть определенное смещение, так называемое — эксцентричное расположение. Аналогично работает и шестеренчатый тип, где соответственно вместо роликов установлены шестеренки.

топливный модуль
Такой топливный модуль располагается в баке

Но, в современном мире, зачастую можно встретить третий тип механизма, как центробежный. Монтируют такие системы прямо в бак, а к нему уже подсоединяют трубопровод. Подача происходит за счет вращения крыльчатки с лопастями, которая помещена в специальную «камеру». При вращениях крыльчатки, формируются завихрения, отчего бензин засасывается, а потом под давлением попадает в топливопровод. А дальше уже соответственно, в инжектор.

2. Что касается механических бензонасосов, то сейчас их можно встретить на старых карбюраторных автомобилях. Размещаются такие агрегаты зачастую в подкапотном пространстве, причем над «головой». Связано это с тем, что вместо электрического моторчика (как в прошлом варианте), в действие механизмы приводятся при помощи «распредвала».

Механический бензонасос Audi 80
Механический бензонасос Audi 80

Принцип работы следующий, — на «распредвале» находится кулачок, который при вращении вала воздействует на толкатель насоса. Последний воздействует на приводной рычаг, тянущий шток, где крепится мембрана. В таком случае, когда шток опускается, создается зона разряжения, отчего открывается впускной клапан и происходит закачка смеси.

Устройство
Устройство

В обратном порядке, шток возвращается, повышается давление, впускной клапан закрывается, а выпускной, наоборот открывается. Далее под давлением смесь переливается в выпускной штуцер, откуда попадает в карбюратор. Последний в свою очередь в камерах смешения, смешивает топливо и бензин и непосредственно подает эту смесь на цилиндры, через специальные штуцеры и клапана. Для наглядности, внимательно изучите рисунок.

Неисправности

Как правило, ресурс бензонасосов большой, учитывая в целом простую конструкцию. Типы неисправностей, можно разделить на две группы:

• Для механических.

• Для электрических.

Итак, в первом случае, проблемы связаны с тем, что порвалась мембрана или сточились приводные детали (кулачок, приводной рычаг), вышли из строя клапана (впускной, выпускной). Если порвалась мембрана, то топливо в принципе подаваться не будет, потому что не будет возникать зоны разряжения. В остальных случаях, «горючка» поступает, но в недостаточных количествах (возможны рывки, глох двигателя).

Электрический бензонасос также достаточно надежен, но и у него встречаются неисправности. Итак:

• Проблемы с проводкой (грязная, ржавая, имеются повреждения).

• Мусор в баке (грязь, вода, ржавчина), постепенно проникает в бензонасос.

benzonasos-gryazi
Грязная сеточка в бензонасосе

• Естественные причины (износ внутренних деталей механизма).

• Проблема с реле, предохранителем.

Почему не работает бензонасос и как проверить?

Причин, почему устройство перестало или заметен спад в работе много, рассмотрим наиболее встречающиеся.

1. Повреждена проводка. К насосу «подходят» три провода: минус, плюс и провод на датчик топлива. Проверить исправность довольно просто. Подсоедините лампочку на 12 В к внешнему питанию устройства, если она загорится, можно искать причину дальше.

Проводка бензонасоса
Проводка

2. Предохранитель. Размещается он в «подкапотке», как правило, под маркировкой — «FUEL PUMP». Выньте его и осмотрите на предмет целостности контакта.

Предохранитель бензонасоса Шевроле Лачетти
Предохранитель бензонасоса Шевроле Лачетти

3. Реле. При включении зажигания, реле насоса издает характерный щелчок сразу перед запуском (включается) и через несколько секунд (выключается), как насос создал нужное давление. Если таких щелчков не наблюдается, проверьте его, аналогично на состояние контактов.

Реле бензонасоса Citroen C4
Реле бензонасоса Citroen C4

4. Контакт массы насоса, как правило, находится под «приборкой». Иногда на проблемы с ним указывает датчик топлива, выдающий неверные показатели. Проверьте и зачистите по необходимости контакты.

5. Не достаточное давление. Даже если вы слышите, как устройство работает, еще не факт, что выдается необходимое давление. Для проверки используйте манометр, измерьте значения в топливной рампе. Зачастую средние показатели для исправного насоса это 3 атмосферы.

Измеряем давление в топливной рампе

Недостаточное давление свидетельствует о:

- неисправном регуляторе давления;

- загрязнение фильтров (при нажатии на газ, стрелка манометра поднимается медленно);

- поломке бензонасоса (при нажатии на акселератор показатели не растут).

6. Электромотор. Если все остальное проверили, самое время заняться диагностикой моторчика. Зачастую окисляются клеммы, отчего пропадает контакт, достаточно почистить. Но, если клеммы чистые, то следует подключить лампочку к клеммам электромотора. Если при включении зажигания, лампочка загорится, значит, моторчик не исправен.

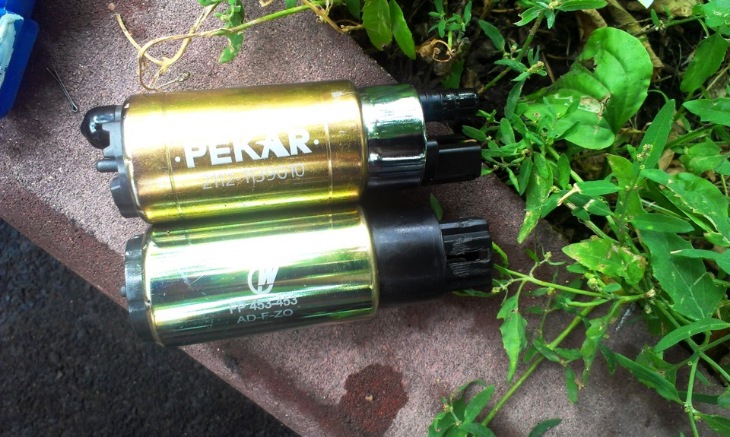

Электромотор бензонасоса
Электромотор бензонасоса

Заключение

В итоге хотелось бы подчеркнуть, как важно следить за состоянием бензонасоса, фильтров, ведь они залог того, что топливная система прослужит дольше. Придерживайтесь стандартных правил эксплуатации: не используйте некачественный бензин, меньше ездите на «пустом» баке, следите за состоянием проводки питающей насос и т.д.
