Карданный вал: устройство, эксплуатация и ремонт

«Слушай, у тебя кардан стучит. Сдавай в ремонт, а то дело плохо кончится», — говорил главной героине фильма «Москва слезам не верит» ее любовник. О том, что такое карданный вал, зачем он нужен, какие неисправности для него характерны, и как их ремонтировать, – в нашей сегодняшней статье.

Карданный вал
Карданный вал

Из истории кардана

Если помните, то машина, на которой ездили персонажи фильма, была ВАЗ 2103 – с задним приводом. Карданный вал, о котором говорит герой-любовник, это узел трансмиссии «тройки», который также устанавливался на автомобили с полным приводом. Для переднеприводных машин такой узел трансмиссии не нужен – крутящий момент от двигателя на переднюю ось передается через главную передачу и дифференциал, которые находятся в картере коробки передач.

Карданный вал в системе полного привода
Карданный вал в системе полного привода

Задне- и полноприводные автомобиль без карданного вала обойтись не могут: с его помощью крутящий момент от коробки передач или раздатки (для полноприводников) к редукторам переднего и заднего моста. Впервые принцип работы этого механизма описал итальянец Джироламо Кардано, по имени которого и был назван вал. В автомобилестроении кардан начали применять в конце 19-го века. К примеру, одним из пионеров в установке карданного вала на автомобиль стал основатель одноименной французской компании Луи Рено. На его машинах кардан зарекомендовал себя с самой лучшей стороны: благодаря внедрению в трансмиссию этого узла инженерам удалось решить важную проблему – без провалов передавать крутящий момент от КПП к заднему мосту во время движения по неровной дороге, обеспечивая, тем самым, плавность хода. С тех пор карданный вал эволюционировал незначительно – механизм передачи крутящего момента остался прежним, а вот конструкция узла усовершенствовалась в зависимости от того, на какой конкретной модели автомобиля он устанавливался.

Из чего состоит и как работает карданный вал

В устройстве карданного вала принято различать пять основных компонентов:

Центральный вал. Представляет собой полую (для снижения массы узла) стальную трубу.

Крестовины с наконечниками. Это выполненные в форме креста шарниры, функция которых – следить за тем, чтобы все вращающиеся элементы трансмиссии работали под определенным переменным углом (от 0 до 20 градусов) для плавной передачи крутящего момента – в этом случае коэффициент полезного действия крестовин наивысший. Если угол вращения в процессе движения автомобиля превышает 20 градусов, крестовина начинает работать под большой нагрузкой, что влияет на сбалансированность карданного вала.

Устройство карданного вала
Устройство карданного вала




Вилка скользящая. Представляет собой узел, ответственный за соединение шлицевых концов промежуточного и карданного валов. Вместе со шлицами компенсирует изменение расстояния по высоте между промежуточным и карданным валом во время движения автомобиля по пересеченной местности.

Промежуточный подшипник. Выполняет функцию поддержки основного вала, обеспечивая ему свободное вращение по своей оси. В зависимости от количества секций карданного вала, бывает два, три, и более промежуточных подшипников.

Помимо этих, основных деталей, в состав карданного вала входят различные крепления, уплотнители и эластичная муфта, которая принимает на себя удары, возникающие при включении сцепления.

Различают односекционные и многосекционные карданные валы. Односекционные карданные валы применяются в конструкции трансмиссий задне- и полноприводных спортивных автомобилей, которым необходима максимально быстрая передача крутящего момента на ведущие колеса. Многосекционными карданными валами оснащают стандартные легковые и грузовые автомобили.

Плюсы и минусы кардана

Конструкция карданного вала обладает одним существенным преимуществом – он выдерживает огромные нагрузки, припадающие на трансмиссию автомобиля при движении по дорогам с качественным покрытием и пересеченной местности.

Недостаток у карданного вала тоже один – его большая масса, которая добавляет лишние килограммы в снаряженную массу автомобиля, что влияет на его динамические характеристики и расход топлива. Кроме того, установка карданного вала на автомобиль требует оборудования под его днищем специального туннеля, выпуклая сторона которого выдается в салон и приносит неудобства пассажирам заднего ряда. Вращающийся механизм карданного вала служит источником шумов и вибраций, которые в современных автомобилях практически свели на нет посредством установки высококачественных шумо- и виброизоляционных материалов.

Кардан поломался: как диагностировать и ремонтировать

Самый крепкий элемент карданного вала – собственно сам вал (валы), изготовленный из выдерживающей высокие нагрузки стали. Ориентировочный ресурс этой детали – 500 тысяч километров. Но и эта деталь может повредиться в процессе эксплуатации – например, погнуться при наезде автомобиля на какое-нибудь препятствие или выходе из строя (обрыве) его элементов (шарниров).

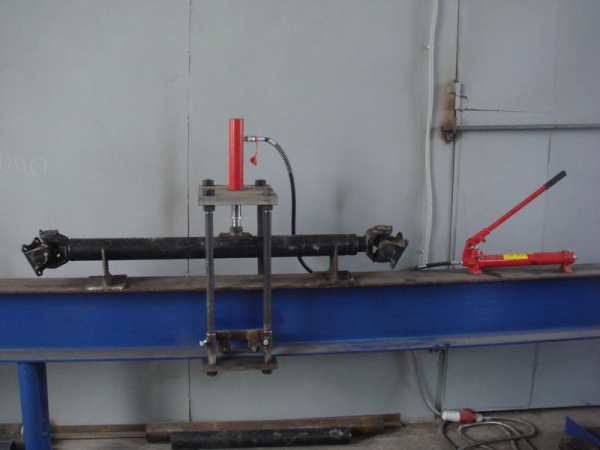

Правка карданного вала
Правка карданного вала




Когда эта неприятность происходит, диагностировать поломку можно по увеличившейся вибрации, которая приходит из-под днища кузова в процессе езды. Некоторые умельцы говорят, что в таком случае карданный вал можно «вылечить», простучав его кувалдой и выровняв изгибы. Мы же рекомендуем заменить погнутый вал на новый. Так как некорректная правка геометрии карданного вала может привести к быстрому выходу из строя крестовин. При замене карданного вала важно правильно его отбалансировать, в противном случае неотбалансированый вал, производя вибрации, разрушит не только крестовины, но и другие детали трансмиссии. Балансировку карданного вала невозможно произвести самостоятельно – для этой операции потребуется специальное балансировочное оборудование, которые имеется в мастерских, занимающихся ремонтом карданных валов.

Более всего подвержены поломкам такие элементы карданного вала, как шарниры, крестовины, подшипники. Эти детали в процессе длительной эксплуатации изнашиваются и не могут выполнять своих функций. Ресурс работы шарниров в зависимости от типа привода и конструкции трансмиссии автомобиля составляет 60 – 70 тысяч километров, столько же выхаживают крестовины и подшипники. Впрочем, они могут износиться и раньше – это зависит от качества самих деталей, манеры езды водителя и условий, в которых эксплуатируется автомобиль.

Шарнир карданного вала
Шарнир карданного вала

Диагностировать выход из строя шарниров, подшипников и крестовин можно по появившимся стукам, щелчкам при переключении передачи или начале движения, нехарактерным для нормальной работы карданной передачи шумам или вибрациям. Мы настоятельно рекомендуем не заниматься «лечением» этих изношенных деталей. Лучше всего будет заменить их на новые: стоят они сравнительно недорого, устанавливаются довольно легко. Замену шарниров, крестовин и подшипников можно сделать самостоятельно, обладая определенными навыками. Если же вы таким навыками не обладаете, то правильно будет обратиться на СТО.

Еще одна характерная для карданной передачи поломка – потеря герметичности защитных чехлов шаровых шарниров. Когда чехол изнашивается, в нем появляется щель, через которую сочится трансмиссионная жидкость. Если эта жидкость вытечет полностью, шарниры перестанут смазываться и могут быстро износиться от повышенного трения.

Диагностировать эту неисправность можно, заглянув под днище стоящего автомобиля. Если вы заметите капли масла под карданом в местах, где находятся шаровые шарниры, значит, разорвался чехол. В этом случае советуем установить новые чехлы.

Чтобы продлить срок службы всех элементов карданного вала, рекомендуем придерживаться следующих нехитрых правил:

  • плавно трогаться при начале движения;
  • не допускать длительной пробуксовки колес в глубоких колеях;
  • не разгоняться резко;
  • воздержаться от езды по пересеченной местности.

Водитель, береги кардан смолоду!
